Установка бесконтактного зажигания для ВАЗ-2106

Контактная система зажигания в современных автомобилях практически не применяется и уступила место бесконтактным и электронным системам. Тем не менее, у наших автовладельцев есть немало старых машин (в нашем случае это ВАЗ-2106), для которых хотелось бы улучшить показатели работы своих моторов. Как правило, для этого выбираются два варианта: установка инжекторного силового агрегата либо современной системы зажигания.

Содержание

• 1 Что такое бесконтактное Рё электронное зажигание
• 2 Преимущества применения системы РЅР° Р’РђР— 2106

• 3 Установка СЃРІРѕРёРјРё руками Рё схема подключения
• 4 Регулировка: как выставить

Что такое бесконтактное и электронное зажигание

Следует сразу разграничить понятия «электронное» и «бесконтактное» зажигание, так как это принципиально разные системы. Электронное зажигание имеет датчик положения коленчатого вала и управляется с его помощью через ЭБУ (электронный блок управления двигателем). Для работы бесконтактного зажигания такие сложности не нужны.
Как оно устроено? В распределителе воспламенения бесконтактного типа вместо размыкающихся контактов установлена индукционная катушка, дающая ток высокого напряжения, который затем даётся на свечи. А дальше, как обычно, воспламеняется горючее в цилиндрах.

Преимущества применения системы на ВАЗ 2106

• Отсутствие размыкаемых контактов, которые часто перегорают.
• РќРµ нужны дополнительные регулировки.
• Р�Р·РЅРѕСЃ свечей существенно снижается.
• Быстрый «холодный» РїСѓСЃРє двигателя Р·РёРјРѕР№.
• Более ровная работа мотора.
• Нет необходимости чистить Рё менять контакты.

Установка своими руками и схема подключения

�так, определившись с выбором, предлагаем ознакомится с необходимым инструментарием, порядком действий по замене и видеоинструкциями.

�нструмент

�з инструмента вам понадобится:

• Ключ РЅР° 13 — снять Рё поставить трамблёр
• Отвёртка — закрутить саморезы.
• Дрель СЃРѕ сверлом РїРѕ металлу, диаметром для саморезов
• Два самореза — прикрутить коммутатор.

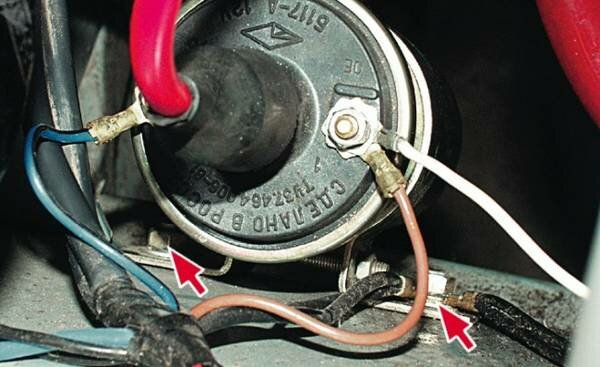

• Ключи РЅР° 10 Рё 8 — снять Рё поставить катушку.

Как установить пошагово

• Отсоедините РјРёРЅСѓСЃ аккумулятора.
  Перед тем как начинать работу с системой зажигания, отсоедините минусовой контакт аккумулятора
• Снимите крышку трамблёра СЃ высоковольтными проводами.
  Снятие крышки распределителя зажигания
• Отключите высоковольтный РїСЂРѕРІРѕРґ РЅР° катушке.

  Отсоединение провода от катушки зажигания

• Короткими включениями стартера выставите бегунок распределителя зажигания перпендикулярно мотору.

  Так должен быть установлен трамблёр относительно мотора

• Сделайте отметку положения трамблёра маркером РЅР° двигателе.

  Установка бегунка распределителя зажигания

• Открутите гайку, удерживающую трамблёр, ключом РЅР° 13. Отключите РїСЂРѕРІРѕРґ, соединяющий устройство СЃ катушкой.

  Перед снятием распределителя зажигания отключите провод, который идёт на него с катушки

• Новый распределитель зажигания вставьте РІ двигатель, СЃРЅСЏРІ СЃ него крышку.

  Распределитель зажигания необходимо вставить в штатное гнездо

• Поверните РєРѕСЂРїСѓСЃ тремблера так, чтобы средняя метка РЅР° нём совпала СЃ поставленной вами ранее отметкой РЅР° моторе.
• Закрутите гайку крепления РЅРѕРІРѕРіРѕ распределителя зажигания.

  Крепление распределителя зажигания удерживает гайка

• Наденьте крышку трамблёра Рё подсоедините Рє ней РїСЂРѕРІРѕРґР°.

  Так устанавлвается крышка на трамблёр

• Замените катушку зажигания РЅРѕРІРѕР№.



  Для новой системы нужна новая катушка

• Подсоедините штатные Рё новые РїСЂРѕРІРѕРґР° Рє катушке. Чтобы подключить РІСЃС‘ правильно, используйте схему.

  Все соединения должны соответствовать схеме

• Установите коммутатор РІ любое СѓРґРѕР±РЅРѕРµ место. Дрелью высверлите отверстия, РІ РЅРёС… закрутите саморезы, которые Р±СѓРґСѓС‚ удерживать устройство. Проверьте подключение всех систем Р’РђР—-2106.

  Коммутатор много места под капотом не займёт и его расположение не играет роли

• Заводите мотор. Если РЅРµ завёлся СЃ первого раза, можно немного повернуть трамблёр. Тем самым РІС‹ поменяете СѓРіРѕР» опережения зажигания.

Видео: как заменить контактное зажигание на ВАЗ-2106 на бесконтактную систему

Регулировка: как выставить

Рекомендуется для регулировки бесконтактного зажигания использовать специальный инструмент – стробоскоп. Но если его нет, можно применить следующий способ.

• Выставляем бегунок трамблёра: выворачиваем первую свечу зажигания, затыкаем пальцем отверстие Рё крутим шкив коленвала. Если РЅР° палец начнёт давить РІРѕР·РґСѓС…, значит, РІС‹ попали РЅР° такт сжатия. Р’ этот момент ставьте распределитель так, чтоб бегунок смотрел РЅР° первый цилиндр.
• Ловите момент зажигания. Для этого Рє свече зажигания подведите центральный РїСЂРѕРІРѕРґ СЃ катушки Рё замкните РЅР° массу. Трамблёр поворачивайте против движения бегунка, РїРѕРєР° РёСЃРєСЂР° РЅР° свече РЅРµ проскочит. Эта точка должна находиться РІ Р·РѕРЅРµ взаимодействия бегунка СЃ первым цилиндром.
• Выставляете момент зажигания окончательно:В РЅР° прогретой машине РЅР° второй передаче дайте резко газ РІ РїРѕР». Когда детонация прослушивается – выставляете позже, если нет, то раньше.

Видео по настройке

Бесконтактное зажигание использует два важных устройства – коммутатор и датчик Холла. Трамблёр и датчик должны быть совместимы между собой. Новая катушка зажигания должна быть маслонаполненного типа. Провода для соединения системы лучше взять от «Нивы».
